Dentro l'accumulo: quota del ritorno e frecce velocità
Il bilancio energetico dice quanta energia c'è in un accumulo. Non dice come è disposta, né quanta se ne può ancora prelevare alla temperatura che serve.
Per rispondere a questa domanda ho sviluppato dieci simulatori fluidodinamici (CFD) per puffer, separatori idraulici, bollitori sanitari, produttori istantanei e accumuli a cambiamento di fase. Calcolano il campo di temperatura e di velocità dentro il recipiente, mentre cambiano portate, potenze e regolazione.
In questo articolo raccolgo tre casi che mostrano perché la disposizione dell'energia conta quanto la sua quantità, e il confronto del campo calcolato con le misure di laboratorio.
1. Dove metto il ritorno al generatore?

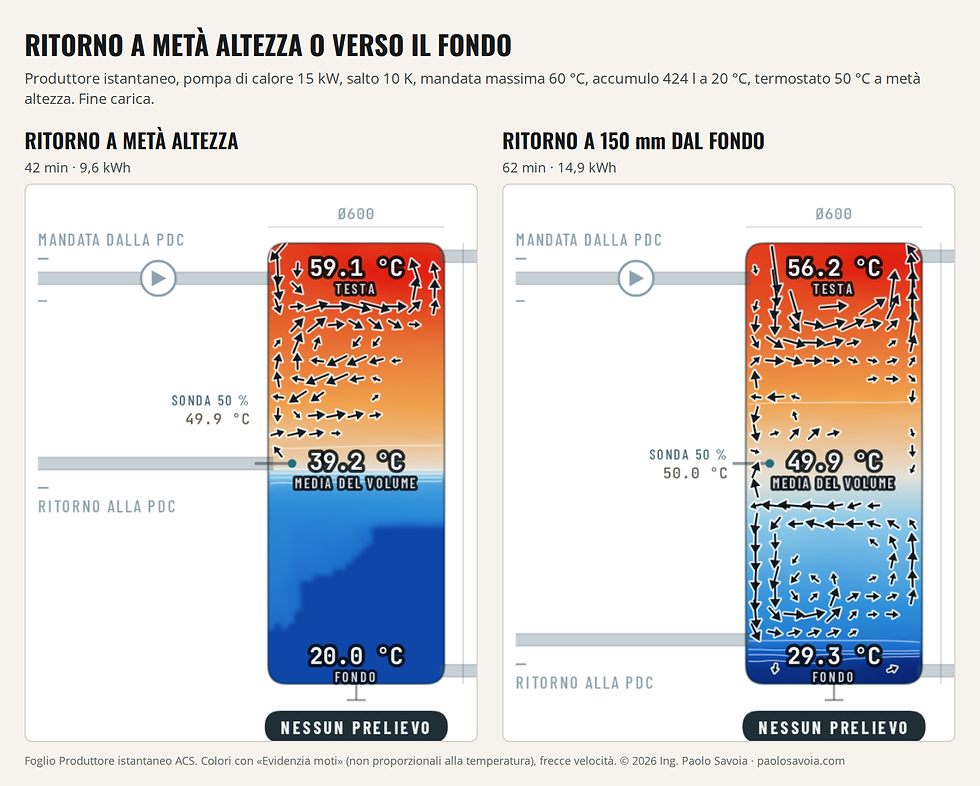

Stessa pompa di calore da 15 kW, salto termico 10 K, mandata massima 60 °C, stesso serbatoio da 424 l partito da 20 °C, termostato a 50 °C a metà altezza. Cambia solo la quota del ritorno al generatore.
Con il ritorno a metà altezza, sotto il ritorno l'acqua resta a 20 °C: il termostato ferma la macchina dopo 42 minuti, con 9,6 kWh accumulati.
Con il ritorno a 150 mm dal fondo lavora quasi tutto il volume: 62 minuti, 14,9 kWh. Stessa macchina, stesso termostato, stesso serbatoio: il 56 % di energia in più.
Le frecce mostrano dove va l'acqua; i colori sono quelli di «Evidenzia moti», che distribuisce la scala secondo la quantità d'acqua a ciascuna temperatura e rende visibili anche differenze di pochi gradi. La quota di un attacco non è un dettaglio di disegno: decide quanto volume lavora.
2. Le frecce: dove va l'acqua
Il colore dice la temperatura. Le frecce dicono dove va l'acqua.

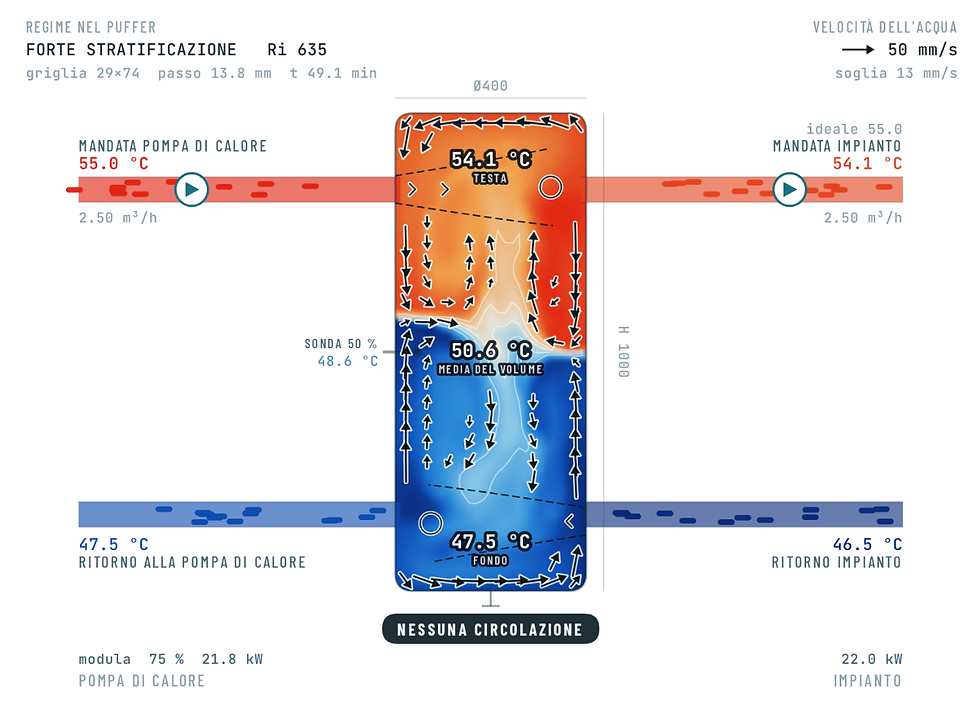

L'inerziale a 4 attacchi è la stessa configurazione di un separatore idraulico, a taglia diversa: con un corpo piccolo disaccoppia le pompe, ingrandendolo disaccoppia anche nel tempo. Nell'immagine, un separatore da 126 l: nel corpo si formano ricircoli fra lo strato caldo e quello freddo.
3. Quanto deve essere grande il serpentino?

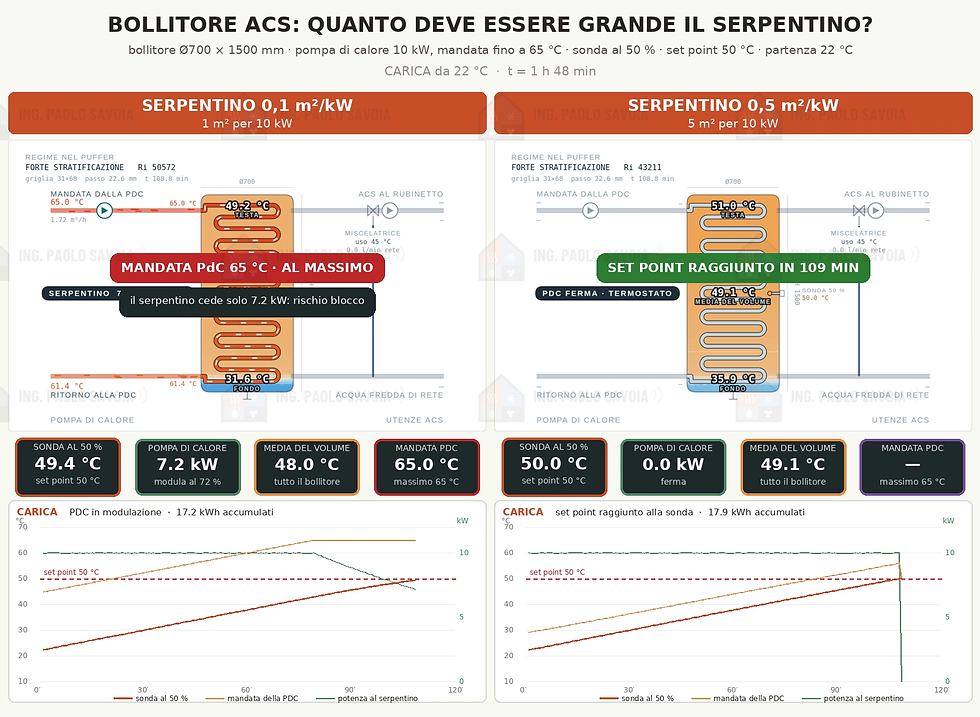

Stesso bollitore Ø700 × 1500 mm, stessa pompa di calore da 10 kW con mandata fino a 65 °C, sonda a metà altezza con set point 50 °C, acqua di partenza a 22 °C. Cambia solo la superficie del serpentino.
Con 0,1 m²/kW, cioè 1 m² per 10 kW, il serpentino non riesce a cedere la potenza della macchina: la mandata sale fino al massimo di 65 °C dopo circa 78 minuti, la pompa di calore modula e il serpentino cede solo 7,2 kW. La macchina lavora al limite, con rischio di blocco.
Con 0,5 m²/kW, cioè 5 m² per 10 kW, la mandata resta lontana dal massimo, il set point è raggiunto in 109 minuti e la pompa di calore si ferma per termostato, con 17,9 kWh accumulati.
Con la pompa di calore la superficie del serpentino decide a che temperatura lavora la macchina, e quindi se e quando il bollitore arriva in temperatura.
4. Il campo calcolato contro le misure
Il modello è confrontato con le prove di laboratorio di EURAC Research su un accumulo da 2 m³ con bocche DN50: temperature alle sonde a 1,35, 0,88 e 0,41 m di quota, linea continua la misura, tratteggio la simulazione.
Nella scarica a 0,42 kg/s da 70 °C, con un salto termico di 40 K, il fronte freddo calcolato arriva alle tre sonde entro 1 minuto dalla misura. Nella carica a 0,14 kg/s con mandata a 70 °C su acqua a 30 °C, il fronte caldo calcolato passa alle sonde entro 4 minuti dalla misura, su un tempo di pistone di quasi 4 ore. Nelle altre scariche, a 0,28 e 0,42 kg/s da 55 e 83 °C, il fronte calcolato arriva alle sonde entro 1–2,5 minuti dalla misura.
Dati: EURAC Research, KOOLTANK 2000 (Mendeley Data 10.17632/t2vr872rjv.2), licenza CC BY 4.0.
I risultati si leggono come confronto fra configurazioni: regimi, ordini di grandezza e differenze fra soluzioni, non decimali.
